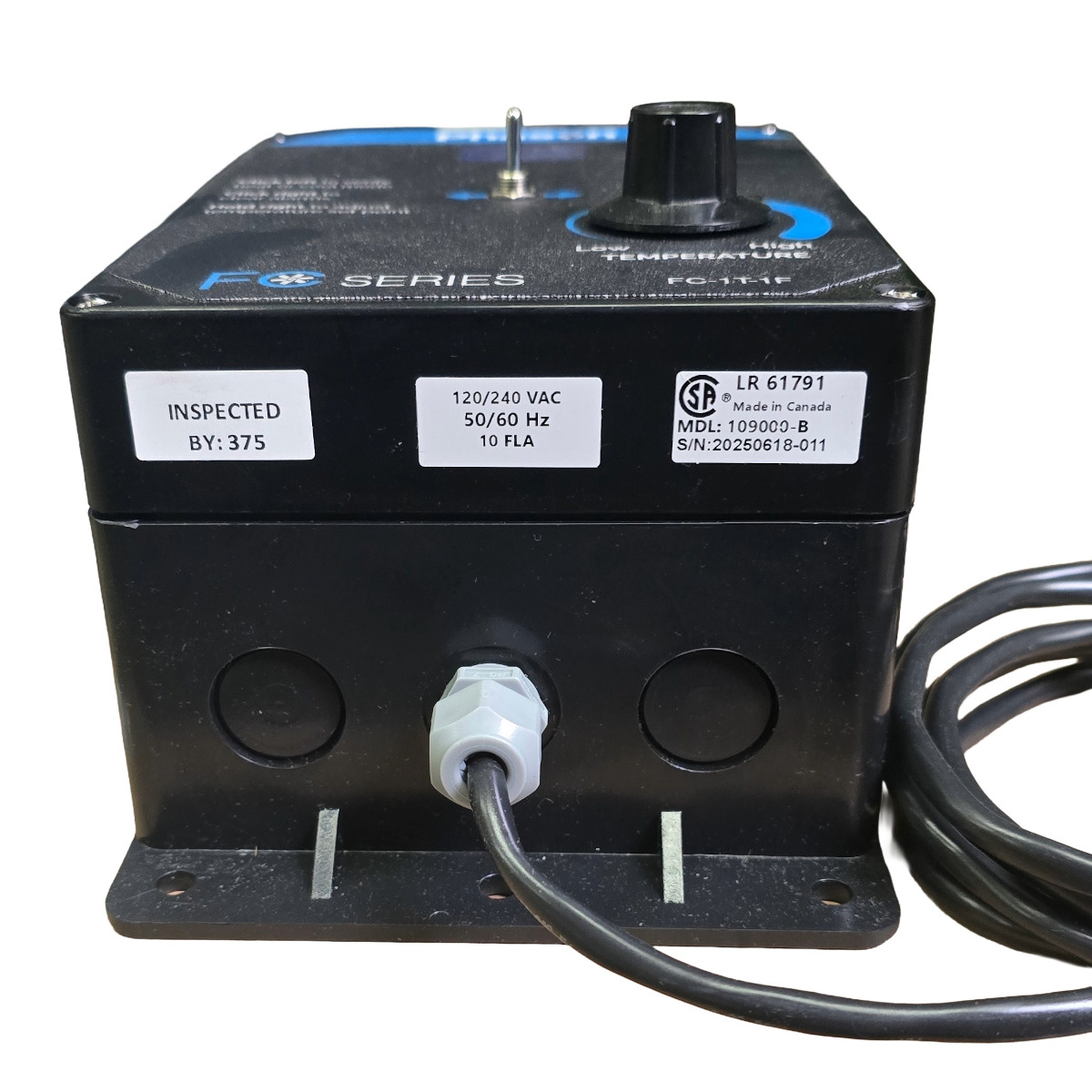

Temperatursteuerung für 230 Volt Lüfter FC-1T-1F 10A
638,15 €
An Lager, Lieferzeit: ca. 2-4 Tage
Temperatursteuerung für 230-Volt-Korblüfter und Stallventilatoren
Die FC-1T-1F Temperatursteuerung ist eine robuste Steuerung zum automatischen Ein- und Ausschalten geeigneter 230-Volt-Korblüfter, Stallventilatoren, Heizlampen oder Heizgeräte.
Im Lüfterbetrieb arbeitet die Steuerung im Kühlmodus. Steigt die gemessene Raumtemperatur über den eingestellten
Sollwert,
schaltet die Steuerung den angeschlossenen Lüfter automatisch ein. Sinkt die Temperatur wieder unter den
Sollwert, wird der Lüfter automatisch ausgeschaltet.
Die Temperatursteuerung eignet sich ideal für Stall, Melkstand, Wartebereich, Lager, Technikraum und andere Bereiche,
in denen Lüfter nicht dauerhaft laufen sollen, sondern temperaturabhängig zugeschaltet werden.
Wichtiger Unterschied zur Drehzahlregelung
Diese Steuerung ist keine stufenlose Drehzahlregelung. Die angeschlossenen Lüfter werden temperaturabhängig ein- oder ausgeschaltet.
Die Drehzahl des Lüfters wird dabei nicht reduziert oder erhöht.
Der Lüfter läuft im eingeschalteten Zustand mit seiner
vollen Leistung.
Geeignet für freigegebene 230-Volt-Korblüfter
Die Temperatursteuerung kann laut Herstellerfreigabe für folgende 230-Volt-Korblüfter verwendet werden:
- Hersteller-Nr. 5570-2236-024: Korblüfter / Ventilator 230 V, 60 cm Durchmesser, 8.950 m³/h
- Hersteller-Nr. 5570-2236-036: Korblüfter / Ventilator 230 V, 91 cm Durchmesser, 19.080 m³/h
Beide Lüfter sind Hochgeschwindigkeits-Korbventilatoren mit Direktantrieb und werden mit 230 V betrieben.
Technische Daten der FC-1T-1F Temperatursteuerung
- Typ: FC-1T-1F
- Ausführung: Temperatursteuerung mit Relaisausgang
- Funktion: automatisches Ein- und Ausschalten nach Temperatur
- Betriebsarten: Kühlen oder Heizen
- Einstellung Betriebsart: per Jumper auf Kühlmodus oder Heizmodus
- Temperaturanzeige: per Jumper auf °C oder °F einstellbar
- Eingangsspannung: 120/230 V AC
- Frequenz: 50/60 Hz
- Spannungswahl: 120 V oder 230 V über internen Spannungsschalter
- Ausgang: 1 Relaisausgang
- Schaltleistung allgemein: 10 A bei 120/230 V AC
- Motorleistung: bis 1/2 HP bei 230 V
- Temperaturbereich Sollwert: ca. 0 bis 37 °C
- Temperaturfühler: externer Fühler mit ca. 1,8 m Leitung
- Anzeige: digitale Temperatur- und Fehlercode-Anzeige
- Schutz: Überlastschutz über Sicherung
- Sicherung: 15 A, 250 V
- Gehäuse: robustes NEMA-4X-Gehäuse
Passender Lüfter: Korblüfter 230 V, 60 cm, 8.950 m³/h
- Hersteller-Nr.: 5570-2236-024
- Ausführung: Hochgeschwindigkeits-Korbventilator mit Direktantrieb
- Durchmesser: ca. 60 cm
- Spannung: 230 V
- Motorleistung: 368 W
- Stromaufnahme: 2,7 A
- Drehzahl: 1.400 U/min
- Luftleistung: 8.950 m³/h
Passender Lüfter: Korblüfter 230 V, 91 cm, 19.080 m³/h
- Hersteller-Nr.: 5570-2236-036
- Ausführung: Hochgeschwindigkeits-Korbventilator mit Direktantrieb
- Durchmesser: ca. 91 cm
- Spannung: 230 V
- Motorleistung: 368 W
- Stromaufnahme: 3,0 A
- Drehzahl: 660 U/min
- Luftleistung: 19.080 m³/h

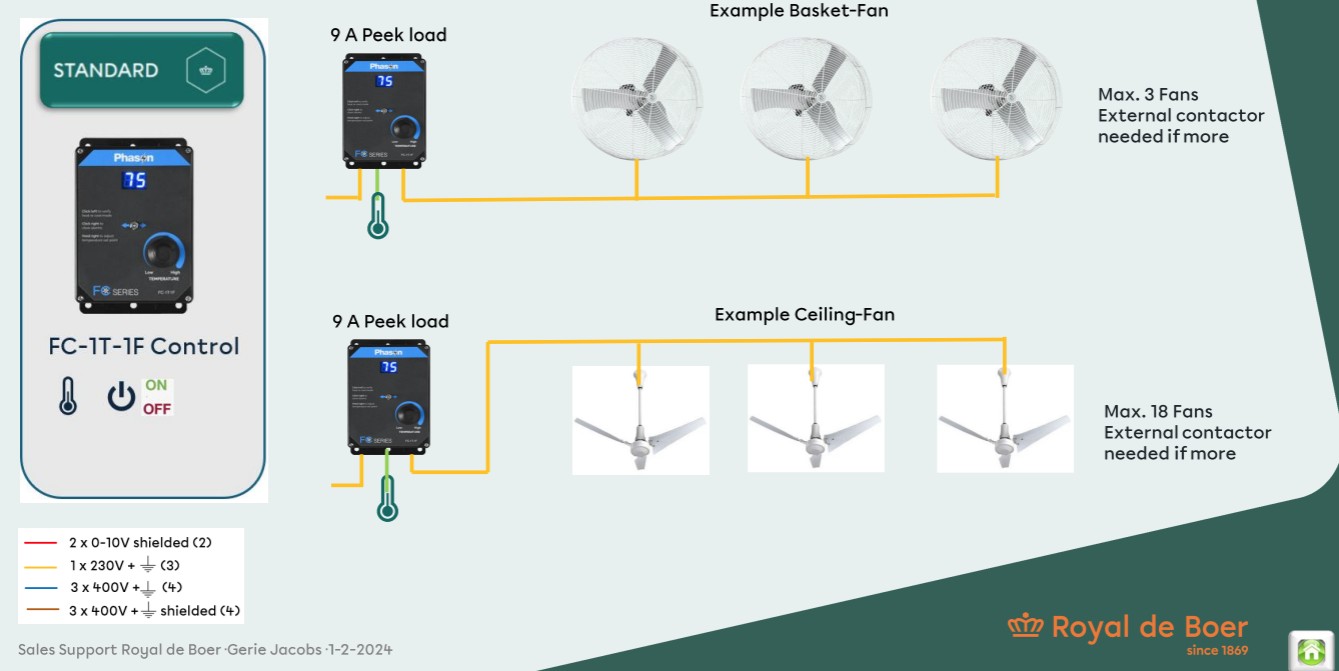

Wie viele Lüfter können angeschlossen werden?
Die FC-1T-1F Temperatursteuerung ist bei 230 V für eine Motorleistung bis 1/2 HP ausgelegt.
Die genannten 60-cm- und 91-cm-Korblüfter liegen jeweils im Bereich dieser Motorleistung.
Für diese Anwendung empfehlen wir daher:
- Maximal 1 Stück 60-cm-Korblüfter je FC-1T-1F Temperatursteuerung
- Maximal 1 Stück 91-cm-Korblüfter je FC-1T-1F Temperatursteuerung
Mehrere Lüfter an einer FC-1T-1F sollten nicht als Standardanwendung direkt angeschlossen werden.
Wenn mehrere Korblüfter temperaturabhängig geschaltet werden sollen,
muss eine Elektrofachkraft eine passende
Schütz- oder Relaislösung auslegen.
Vorteile der Temperatursteuerung
- Automatisches Ein- und Ausschalten von Lüftern nach Temperatur
- Ideal zur Unterstützung des Stallklimas
- Für freigegebene 230-Volt-Korblüfter geeignet
- Kühlmodus für Lüfterbetrieb
- Heizmodus für geeignete Heizgeräte oder Wärmelampen
- Temperatur-Sollwert einfach einstellbar
- Temperaturanzeige per Jumper auf °C oder °F einstellbar
- Betriebsart per Jumper auf Kühlen oder Heizen einstellbar
- Externer Temperaturfühler für flexible Platzierung
- Digitale Anzeige mit Fehlercode-Ausgabe
- Robustes Gehäuse für anspruchsvolle Einsatzbereiche
Typische Einsatzbereiche
- Temperaturabhängige Stalllüftung
- Lüftersteuerung im Rinderstall
- Belüftung von Melkstand und Wartebereich
- Automatisches Zuschalten von Ventilatoren bei steigender Temperatur
- Luftzirkulation in Lager- und Arbeitsbereichen
- Temperaturabhängige Steuerung geeigneter Heiz- oder Kühlgeräte
Betriebsarten und Jumper-Einstellungen
Die FC-1T-1F kann über interne Jumper an die jeweilige Anwendung angepasst werden.
Dabei wird festgelegt,
ob die Steuerung im Kühlmodus oder Heizmodus arbeitet und ob die Temperatur in
°C oder °F angezeigt wird.
- Jumper für Temperaturanzeige: Einstellung der Anzeige auf Celsius (°C) oder Fahrenheit (°F).
- Jumper für Betriebsart: Einstellung auf Kühlmodus oder Heizmodus.
- Kühlmodus: Der angeschlossene Lüfter schaltet ein, wenn die Temperatur über den eingestellten Sollwert steigt.
- Heizmodus: Ein angeschlossenes Heizgerät schaltet ein, wenn die Temperatur unter den eingestellten Sollwert fällt.
Für den Betrieb mit Korblüftern wird die Steuerung im Kühlmodus verwendet.
Anleitung zur Bedienung
Die Steuerung arbeitet mit einem einstellbaren Temperatur-Sollwert.
Im Kühlmodus schaltet sie den angeschlossenen Lüfter ein, sobald die Temperatur über den eingestellten Sollwert steigt.
- Temperatursteuerung fachgerecht installieren lassen.
- Spannungswahlschalter korrekt auf die verwendete Netzspannung einstellen, z. B. 230 V.
- Jumper für die Temperaturanzeige auf °C oder °F einstellen.
- Jumper für die Betriebsart auf Kühlmodus oder Heizmodus einstellen.
- Für Lüfterbetrieb die Steuerung auf Kühlmodus einstellen.
- Temperaturfühler passend im zu überwachenden Bereich platzieren.
- Gewünschten Temperatur-Sollwert einstellen.
- Steigt die Temperatur über den Sollwert, schaltet der Lüfter automatisch ein.
- Sinkt die Temperatur wieder unter den Sollwert, schaltet der Lüfter automatisch aus.
Einstellung des Temperatur-Sollwerts
Der gewünschte Temperaturwert wird über den Temperaturregler eingestellt.
Während der Einstellung muss der Schalter in die entsprechende Einstellposition gebracht werden.
Der einstellbare Bereich liegt bei ca. 0 bis 37 °C. Für den Lüfterbetrieb wird die Steuerung im Kühlmodus verwendet.
Anzeige und Störmeldungen
Die FC-1T-1F verfügt über eine digitale Anzeige. Neben der Temperatur können auch Hinweise oder Fehlercodes angezeigt werden.
- PF: Hinweis auf Stromausfall oder Spannungsunterbrechung
- PS: Kurzschluss am Temperaturfühler oder Fühlerkabel
- PD: Temperaturfühler beschädigt oder Fühlerleitung unterbrochen
- tS: Temperaturregler wurde verstellt; Einstellung muss bestätigt werden
Wichtige Hinweise zur Installation
Der elektrische Anschluss darf nur durch eine qualifizierte Elektrofachkraft erfolgen.
Vor allen Arbeiten an Steuerung, Lüfter oder Anschlussleitung muss die Stromversorgung vollständig abgeschaltet werden.
Die Steuerung muss vor dem Einschalten vollständig verdrahtet sein.
Es ist zu prüfen,
ob alle angeschlossenen Verbraucher korrekt angeschlossen sind und ob der Lüfter frei laufen kann.
Bei Verwendung mit Korblüftern muss die zulässige Motorleistung der Steuerung beachtet werden.
Für die hier genannten 60-cm- und 91-cm-Korblüfter empfehlen wir maximal einen Lüfter je Steuerung.
Wenn mehrere Lüfter gemeinsam temperaturabhängig geschaltet werden sollen,
sollte die Temperatursteuerung nicht
direkt mehrere Motoren schalten, sondern eine fachgerecht ausgelegte Schütz- oder Relaissteuerung ansteuern.
Hinweis zur Montage der Korblüfter
Der Korblüfter muss an einem stabilen Ort montiert werden. Geeignet sind zum Beispiel Dachsparren, I-Träger oder Deckenträger.
Vor dem ersten Start müssen alle Montagebauteile auf festen Sitz geprüft werden.
Außerdem muss kontrolliert werden,
dass der Ventilatorflügel frei läuft und keine Gegenstände den Schutzkorb
oder den Luftstrom behindern.
Hinweis zur automatischen Lüftersteuerung
Die FC-1T-1F ist besonders dann sinnvoll, wenn ein Lüfter nicht dauerhaft eingeschaltet bleiben soll.
Durch den Temperaturfühler wird der Lüfter nur dann zugeschaltet, wenn der eingestellte Temperaturwert überschritten wird.
Dadurch kann die Steuerung helfen, das Stallklima bedarfsgerechter zu regulieren und die
Laufzeit des Lüfters
an die tatsächliche Temperatur im überwachten Bereich anzupassen.
FAQ zur FC-1T-1F Temperatursteuerung
Regelt diese Steuerung die Drehzahl des Lüfters?
Nein. Diese Steuerung ist keine Drehzahlregelung. Sie schaltet den Lüfter abhängig von der Temperatur ein oder aus.
Kann die Steuerung für den 60-cm-Korblüfter verwendet werden?
Ja, bei entsprechender Herstellerfreigabe kann die Steuerung mit dem 60-cm-Korblüfter 5570-2236-024 verwendet werden.
Wir empfehlen maximal einen Lüfter je Steuerung.
Kann die Steuerung für den 91-cm-Korblüfter verwendet werden?
Ja, bei entsprechender Herstellerfreigabe kann die Steuerung mit dem 91-cm-Korblüfter 5570-2236-036 verwendet werden.
Wir empfehlen maximal einen Lüfter je Steuerung.
Kann ich mehrere Lüfter an eine Steuerung anschließen?
Für diese Korblüfter empfehlen wir maximal einen Lüfter je FC-1T-1F.
Wenn mehrere Lüfter geschaltet werden sollen,
muss eine Elektrofachkraft eine passende Schütz- oder Relaislösung auslegen.
Was passiert bei steigender Temperatur?
Im Kühlmodus schaltet die Steuerung den angeschlossenen Lüfter ein, sobald die gemessene
Temperatur über den
eingestellten Sollwert steigt.
Was passiert bei fallender Temperatur?
Sinkt die Temperatur wieder unter den eingestellten Sollwert, wird der Lüfter automatisch ausgeschaltet.
Kann die Anzeige auf Celsius eingestellt werden?
Ja. Die Temperaturanzeige kann per Jumper auf Celsius (°C) oder Fahrenheit (°F) eingestellt werden.
Kann zwischen Kühlen und Heizen gewechselt werden?
Ja. Die Betriebsart wird per Jumper auf Kühlmodus oder Heizmodus eingestellt. Für Lüfter wird der Kühlmodus verwendet.
Wer darf die Steuerung anschließen?
Der Anschluss darf nur durch eine qualifizierte Elektrofachkraft erfolgen.
